Artikelbild des Lüftungsgeräts DUPLEX Vent 900

DUPLEX Vent 900

Das dezentrale Standgerät DUPLEX Vent 900 sorgt in größeren Räumlichkeiten wie Klassenräumen, Konferenzräumen oder Großraumbüros für frische Luft und ein gesundes Raumklima.

Charakteristik

  • Standgerät
  • Standardmäßig mit einer Bypassklappe und Nachtkühlung
  • Schallpegel bei Nennleistung <= 30 dB(A)
  • Anschlüsse Ø 315 mm an der Geräterückseite
  • Optional mit Enthalpie-Tauscher zur Feuchterückgewinnung
Slide 1
DUPLEX Vent 900 HM
DUPLEX Vent 900 HM – Zuluft oben

Das DUPLEX Vent 900 HM ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich oben auf dem Gerät und belüftet nach dem Prinzip der Mischlüftung.

Slide 2
DUPLEX Vent 900 HMF
DUPLEX Vent 900 HMF – Zuluft oben auf der Vorderseite

Das DUPLEX Vent 900 HMF ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich oben an der Vorderseite des Geräts und belüftet nach dem Prinzip der Mischlüftung.

Slide 3
DUPLEX Vent 900 VM
DUPLEX Vent 900 VM – Zuluft oben

Das DUPLEX Vent 900 VM ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich ebenfalls oben auf dem Gerät und belüftet nach dem Prinzip der Mischlüftung.

Slide 4
DUPLEX Vent 900 VMF
DUPLEX Vent 900 VMF – Zuluft oben auf der Vorderseite

Das DUPLEX Vent 900 VMF ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich oben an der Vorderseite des Geräts und belüftet nach dem Prinzip der Mischlüftung.

Slide 5
DUPLEX Vent 900 - Kontor
Slide 6
DUPLEX Vent 900 - yogahuset
Slide 7
DUPLEX Vent 900 - Schule
Slide 8
DUPLEX Vent 900 - Kantine
Slide 9

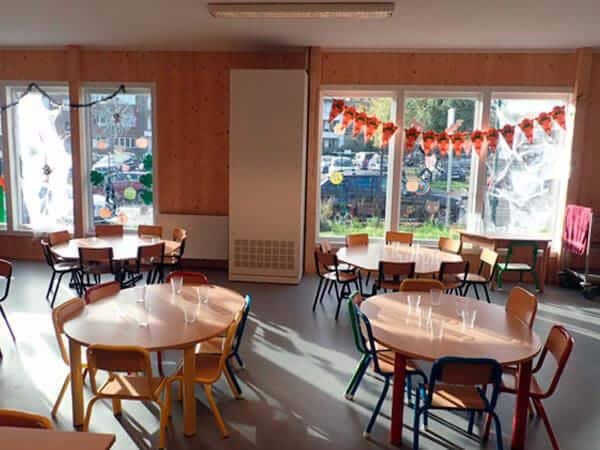

DUPLEX Vent 900 - la-petite-flute
previous arrowprevious arrow
next arrownext arrow
Slide 1
Slide 2
Slide 3
Slide 4
Slide 5
Slide 6
Slide 7
Slide 8
Slide 9
previous arrow
next arrow

Technische Zeichnungen finden Sie unten im Reiter „Downloads“.

Gerätebeschreibung

Dezentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass zur Standmontage und in den Varianten Mischlüftung oder Verdrängungslüftung. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 75%) ausgestattet. Das extrem leise Gerät erzeugt bei Nennleistung lediglich einen Schallpegel von <= 35 dB(A). Bei 80% Leistung beträgt der Schallpegel <= 30 dB(A).

Dieses Lüftungsgerät kann in verschiedenen Ausführungsvarianten und mit intern verbautem Heizregistern (Zubehör) geliefert werden.

Um Zugerscheinungen bei abgeschaltetem Gerät zu vermeiden ist in der Außenluft und in Fortluft eine motorische Klappe installiert.
Die Wartung und der Filterwechsel erfolgen über die von unten zugängige Revisionsklappe. Das Gerät ist standardmäßig mit einer Kondensatwanne ausgestattet.

Das Gehäuse besteht aus verzinktem Stahlblech, außen pulverbeschichtet. Innen ist es mit einer wärme- und schalldämmender Isolation ausgestattet.
Farbe: Reinweiß (RAL 9010)

Wärmerückgewinnung:

Die Gegenstromwärmetauscher aus Kunststoff sind nach DIN EN 308 geprüft und anerkannt. Der Wärmebereitstellungsgrad beträgt bis zu 95%. (85% nach EN 308, trocken).
WRG-Klasse H1 nach DIN EN 13053

Ventilatoren:

Luftförderung über zwei geräuscharme, energiesparende und wartungsfreie EC-Motoren. Die Ansteuerung erfolgt stufenlos.

Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.

Technische Daten

Filterklassen 30 dB(A) 35 dB(A)
Mischlüftung
Maximale Kapazität1) ePM10 50 % 690 m³/h 830 m³/h
ePM1 55 % 669 m³/h 805 m³/h
ePM1 80 % 649 m³/h 780 m³/h
Wurfweite (0,2 m/s)2) 6 m bei 690 m³/h 7 m bei 830 m³/h
Verdrängung
Maximale Kapazität1) ePM10 50 % 650 m³/h 800 m³/h
ePM1 55 % 631 m³/h 776 m³/h
ePM1 80 % 611 m³/h 752 m³/h
Nahzone (0,2 m/s)2) ab Einblasgitter ca. 1,2 m bei 650 m³/h ab Einblasgitter ca. 1,5 m bei 800 m³/h
Nominelle Leistungsaufnahme 1) 240W
Nominelle Stromaufnahme 2) 1,8 A
Versorgungsspannung 1 x 230 V + N + PE / 50 Hz
Leistungsfaktor 0,60
Anschlusskabel 3 x 1,5 mm²
Empfohlene Sicherung 13 A
Maximale Sicherung 16 A
Empfohlenes Fehlerstromrelais Typ A
Gegenstromwärmetauscher 3x PET (Polyethylenterephthalat)
Kanalanschlüsse Ø 315 mm
Kondensatablaufschlauch, Durchmesser innen/außen Ø 4/6 mm
Außenluftfilter ePM10 50 %, ePM1 55 % oder ePM1 80 %
Abluftfilter ePM10 50 %
Farbe, Paneele RAL 9010 (weiß)
Gewicht 180 kg
Abmessungen (BxHxT) Mischlüftung: 800 x 2.323 x 602 mm
Verdrängung: 800 x 2.323 x 687 mm
Mindest-Deckenhöhe 2.490 mm
Leckstrom AC ≤ 0,6 mA

1) Die Messung wurde im Normalbetrieb in einer Standardeinbausituation mit Wandgitter Ø315 mm durchgeführt.
2) Bei Filterklasse, Außenluft / Abluft: ePM10 50 % / ePM10 50 %.

Elektroheizregister

Vorheizen Nachheizen
Heizleistung 1.500 W 1.050 W
Thermosicherung, automatische Rückstellung 50 °C 50 °C
Thermosicherung, manuelle Rückstellung 75 °C 75 °C

Wasserheizregister

Nachheizen
Maximale Betriebstemperatur 90 °C
Maximaler Betriebsdruck 10 bar
Heizleistung3) 2.345 W
Anschlussabmessungen 1/2″ (DN15)
Material Rohre / Lamellen Kupfer / Aluminium
Motorventil, Öffnungs- und Schließzeiten 60 s

3) Kapazität bei: Vor-/Rücklauftemperatur 60/40 °C, Wassermenge von 111 l/h.

Standard-Ausstattung und Optionen

DUPLEX Vent 900
Gegenstromwärmetauscher (PET)
Enthalpie-Gegenstromwärmetauscher
(Polymermembran)
ο
Kombinations-Gegenstromwärmetauscher
(Polymermembran)
ο
Motorisierte Bypassklappe
Motorisierte Fortluftklappe
Motorisierte Außenluftklappe
Kapazitives Rückstellfunktion
(motorisierte Hauptklappe)
Elektrisches Vorheizregister
Elektrisches Nachheizregister
Wassernachheizregister
Kondensatpumpe
CO2-Sensor (eingebaut)
CO2-Sensor (Wandaufhängung)
TVOC-Sensor (eingebaut)
CO2– / TVOC-Sensor (eingebaut)
PIR / Bewegungssensor (Wandaufhängung)
DUPLEX Vent 900
Hygrostat (Wandaufhängung) ο
Energiezähler
Zuluftfilter ePM10 50 %
Zuluftfilter ePM1 55 %
Zuluftfilter ePM1 80 % ο
Abluftfilter ePM10 50 %
Boomerain® Fassadengitter Ø 315
Bedienungspanel Airlinq® L
Bedienungspanel Airlinq® P
Airlinq® Online
Airlinq® Online API
Airlinq® BMS
MODBUS® RTU RS485 Modul
BACnetTM MS / TP Modul
BACnetTM / IP Modul
LON® Modul ο
KNX® Modul ο
⨯ = Standard, ● = Option, ο = Spezialware

Steuerung

Airflow konzentriert sich nicht allein auf das Lüftungsgerät selbst, sondern auch auf die Steuerungssoftware und die Bedienung.

Airflow´s übergeordnetes Steuersystem besteht aus einer Steuerungssoftware, einer Steuerungsbox und einer Bedienungseinheit.
Alle Lüftungsgeräte von AIRFLOW werden über eine intelligente und vollautomatische Steuerungssoftware gesteuert – Airlinq.
Airlinq ermöglicht die Benutzung der Geräte direkt nach der Montage: Alle grundlegenden Funktionen sind ab Werk programmiert.
Die Airlinq-Steuerung ist in der Lage, sowohl hoher als auch niedriger Zulufttemperatur automatisch entgegenzuwirken, sodass die gewünschte Raumtemperatur gewährleistet wird. Effiziente Schutzfunktionen verhindern das Einfrieren des Wärmetauschers, leiten Kondensat ab und halten das Gerät im Bedarfsfall automatisch an. So werden unnötige Schäden am Gerät vermieden.
Die Steuerung ist hinsichtlich der individuellen Kundenwünsche oder der örtlichen Gegebenheiten leicht einzustellen und zu programmieren. Die Software steuert die installierten Optionen vollautomatisch, wie z. B. Bypass, Erhitzer, Kühlmodul und Sensoren (CO2, Feuchtigkeit, Bewegung usw.), wenn der Bedarf besteht.

Detaillierte Informationen finden Sie hier: AIRLINQ Intelligente Steuerung

Bedieneinheiten:
Das Airlinq P Bedienpanel ist die perfekte Lösung, wenn man im Alltag einen erweiterten und einfachen Zugang zur Kontrolle des täglichen Betriebs der Lüftung haben möchte.
Das Airlinq L Bedienpanel wurde als die perfekte Lösung entwickelt, wenn im Alltag eine optimale Lüftung mit minimaler Bedienung benötigt wird.



Zubehör

Artikelbild des Geräts Fassadengitter Boomerain® Ø315-1

Fassadengitter Boomerain® Ø315-1

Fassadengitter mit einer Schicht Lamellen, welches gut für das normale Binnenklima mit milderen Wetterbedingungen geeignet ist.

Artikelbild des Geräts Fassadengitter Boomerain® Ø315-2

Fassadengitter Boomerain® Ø315-2

Fassadengitter mit einer doppelten Schicht Lamellen, was einen erhöhten Schutz vor Regenwasser bietet.
Wir empfehlen dieses Gitter für mehr belastete Orte, z.B. wo ein Westwind gelegentlich kräftig weht.

Artikelbild des Geräts Fassadengitter Boomerain® Ø315-3

Fassadengitter Boomerain® Ø315-3

Fassadengitter mit drei Schichten Lamellen, das hervorragend vor Regenwasser schützt. Es ist für extreme Wetterbedingungen konzipiert, beispielsweise in Küstennähe, wo ein zusätzlicher Schutz erforderlich sein kann.

Artikelbild des Geräts Enthalpie-Wärmetauscher

Enthalpie-Wärmetauscher

Mit unserem Enthalpietauscher haben Sie zudem die Möglichkeit, in der kühleren Jahreszeit die Feuchtigkeit im Raum zu behalten.

Es stehen somit drei unterschiedliche Tauscher lösungen zur Verfügung:

Standard: Gegenstromwärmetauscher
Neu: Reine Enthalpiewärmetauscher
Neu: Kombinationstauscher, der eine Mischung aus Enthalphietauscher und normalem Gegenstromtauscher darstellt.

Artikelbild des Geräts Fassadengitter

Fassadengitter

Lieferung mit Kleintier sicherem Netz, schützt vor Schlagregen.

Artikelbild des Geräts Fassadenhaube

Fassadenhaube

für DUPLEX Vent 900.

Wird verwendet, wenn Außenluft und Fortluft dicht beieinander platziert werden müssen, schützt vor Kurzschluss von außen.

Durchmesser: 315 mm

Artikelbild des Geräts CO2-Sensor

CO2-Sensor

eingebaut

Passt automatish das Lüftungsniveau an die CO2-Belastung in jedem Raum an.

Artikelbild des Geräts PIR/Bewegungssensor

PIR/Bewegungssensor

Der PIR/BEWEGUNGSSENSOR Wandmontage oder eingebaut. Gewährleistet einen so geringen Energieverbrauch wie möglich, da die Lüftung erst bei Bewegung im Raum den Betrieb aufnimmt.

Artikelbild des Geräts Elektrisches Vorheizregister

Elektrisches Vorheizregister

Erwärmt dieses die Frischluft, bevor sie in den Gegenstromwärmetau-scher gelangt, wodurch die Eisbildung am Wärme-tauscher verhindert wird.

Artikelbild des Geräts Elektrisches Nachheizregister

Elektrisches Nachheizregister

Ein elektrisches Nachheizregister erwärmt die Zuluft nach dem Gegenstromwärmetauscher auf die eingestellte Zulufttemperatur, wenn dies nötig ist.

Artikelbild des Geräts Wasserheizregister

Wasserheizregister

An dem Lüftungsgeräte kann als Alternative zu einem elektrischen Nachheizregister ein Wassernachheizregister angebracht werden. Dieses sichert ebenso die gewünschte Zulufttemperatur. Die große Oberfläche des Heizregisters sorgt für eine gute Übertragung der Wärmeenergie an die Zuluft.

Artikelbild des Geräts Kondensatpumpe

Kondensatpumpe

Wird ab Werk montiert.

Ersatzfilter

Für einen Filterwechsel stehen folgende Ersatzfilter-Sets zur Verfügung:
Ersatzfilterset für DUPLEX Vent 900
Menge
Artikel-Nr.
Abluftfilter / Außenluftfilter
1 Set
88300
DUPLEX Vent 900 Ersatzfilterset, ePM10 - 50 % / ePM1 - 55 % (M5/F7)
1 Set
88084
DUPLEX Vent 900 Ersatzfilterset, ePM1 - 80 % / ePM10 - 75 % (F9/M5)

Downloads

Technische Datenblätter
Technische Zeichnung DUPLEX Vent 900 HM (PDF - 1.06 MB)
Technische Zeichnung DUPLEX Vent 900 VM (PDF - 911.66 KB)
Broschüren
Broschüre DUPLEX Vent (PDF - 41.06 MB)
Broschüre Enthalpiewärmetauscher (PDF - 644.03 KB)
Broschüre Airlinq Online API (PDF - 3.80 MB)
Flyer
Flyer DUPLEXVent_900_mobil (PDF - 672.10 KB)
FLY_Boomerain-Fassadengitter (PDF - 1.73 MB)
Anleitungen
Bedienungsanleitung DUPLEX Vent 150-1200 (PDF - 7.92 MB)
Montageanleitung DUPLEX Vent 900 und 1200 (PDF - 6.63 MB)
ANL_Installationsanleitung_DUPLEX Vent_150-1200 (PDF - 5.01 MB)
ERP-Daten
ErP-Daten_DUPLEX Vent_Lueftungsgeraete (PDF - 708.51 KB)
