Artikelbild des Lüftungsgeräts DUPLEX Vent 150

DUPLEX Vent 150

Als kleinstes Gerät der Serie kann das DUPLEX Vent 150 ideal in kleineren Räumen eingesetzt werden, wo es für ein angenehmes Raumklima sorgt und zum Wohlbefinden beiträgt.

Charakteristik

  • Wand- oder deckenhängende Montage
  • Standardmäßig mit einer Bypassklappe und Nachtkühlung
  • Schallpegel bei Nennleistung <= 30 dB(A)
  • Anschlüsse Ø 125 mm an der Geräterückseite
  • Optional mit Enthalpie-Tauscher zur Feuchterückgewinnung erhältlich
Slide 1
DUPLEX Vent 150 HBB

Horizontaler Auslass und Einlass
Standard-Zuluft und -Abluft

An diesem Modell kann das Kühlmodul CC 150 nachträglich montiert werden.

Aufhängung: Wandrahmen, Deckenbeschlag oder Deckenrahmen

Slide 2

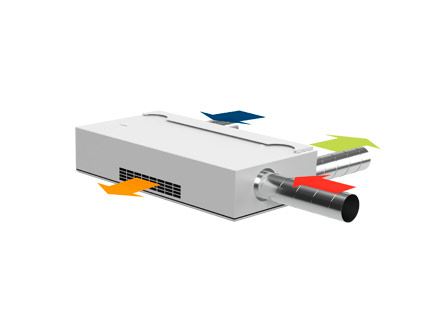

DUPLEX Vent 150 H BDE

Horizontaler Auslass und Einlass
Standard-Zuluft und -Abluftkanal

An diesem Modell kann das Kühlmodul CC 150 nachträglich montiert werden.

Aufhängung: Wandrahmen, Deckenbeschlag oder Deckenrahmen

Slide 3
DUPLEX Vent 150 DIB

Horizontaler Auslass und Einlass
Zuluftkanal und Standard-Abluft

An diesem Modell kann das Kühlmodul CC 150 nachträglich montiert werden.

Aufhängung: Wandrahmen oder Deckenbeschlag

Slide 4
DUPLEX Vent 150 H DIDE

Horizontaler Auslass und Einlass
Zukuftkanal und Abluftkanal

An diesem Modell kann das Kühlmodul CC 150 nachträglich montiert werden.

Aufhängung: Wandrahmen oder Deckenbeschlag

Slide 6
DUPLEX Vent 150 H BB - CC

DUPLEX Vent 150 Lüftungsgerät und CC 150 Kühlmodul

Horizontaler Auslass und Einlass
Standard-Zuluft und Standard-Abluft

Aufhängung: Wandrahmen oder Deckenbeschlag

Slide 7
DUPLEX Vent 150 H BDE - CC

DUPLEX Vent 150 Lüftungsgerät und CC 150 Kühlmodul

Horizontaler Auslass und Einlass
Standard-Zuluft und Abluftkanal

Aufhängung: Wandrahmen oder Deckenbeschlag

Slide 8
DUPLEX Vent 150 H DIB - CC

DUPLEX Vent 150 Lüftungsgerät und CC 150 Kühlmodul

Horizontaler Auslass und Einlass
Zuluftkanal und Standard-Abluft

Aufhängung: Wandrahmen oder Deckenbeschlag

Slide 9
DUPLEX Vent 150 H DIDE - CC

DUPLEX Vent 150 Lüftungsgerät und CC 150 Kühlmodul

Horizontaler Auslass und Einlass
Zuluftkanal und Abluftkanal

Aufhängung: Wandrahmen oder Deckenbeschlag

previous arrowprevious arrow
next arrownext arrow
Slide 1
Slide 2
Slide 3
Slide 4
Slide 6
Slide 7
Slide 8
Slide 9
previous arrow
next arrow

Technische Zeichnungen finden Sie unten im Reiter „Downloads“.

Gerätebeschreibung

Dezentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass zur Wand- oder Deckenmontage. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 75%) ausgestattet. Das extrem leise Gerät erzeugt bei Nennleistung lediglich einen Schallpegel von <= 35 dB(A). Bei 80% Leistung beträgt der Schallpegel <= 30 dB(A).

Dieses Lüftungsgerät kann in verschiedenen Ausführungsvarianten und mit intern verbautem Elektroheizregister (Zubehör) geliefert werden.

Das optional auswählbare interne invertergesteuerte Kühlmodul zur Luftkonditionierung kann die Zuluft um bis zu 15°C absenken. Alle Kühlmodule sind standardmäßig mit einer Kondensatpumpe ausgestattet. Um Zugerscheinungen bei abgeschaltetem Gerät zu vermeiden, ist in der Außenluft und in der Fortluft eine motorische Klappe installiert.
Die Wartung und der Filterwechsel erfolgen über die von unten zugängige Revisionsklappe. Das Gerät ist standardmäßig mit einer Kondensatwanne ausgestattet.

Das Gehäuse besteht aus verzinktem Stahlblech, außen pulverbeschichtet. Innen ist es mit einer wärme- und schalldämmender Isolation ausgestattet.
Farbe: Reinweiß (RAL 9010)

Wärmerückgewinnung:

Der Gegenstromwärmetauscher aus Kunststoff ist nach DIN EN 308 geprüft und anerkannt. Der Wärmebereitstellungsgrad beträgt bis zu 95%. (85% nach EN 308, trocken).
WRG-Klasse H1 nach DIN EN 13053

Ventilatoren:
Luftförderung über zwei geräuscharme, energiesparende und wartungsfreie EC-Motoren. Die Ansteuerung erfolgt stufenlos.

Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.

Technische Daten

Filterklassen 30 dB(A) 35 dB(A) Boost1)
Maximale Kapazität1) ePM10 50 % 115 m³/h 147 m³/h 216 m³/h
ePM1 55 % 90 m³/h 126 m³/h 197 m³/h
ePM1 80 % 85 m³/h 115 m³/h 180 m³/h
Wurfweite (0,2 m/s)2) ePM10 50 % 2,6 m bei 115 m³/h 3,4 m bei 147 m³/h 4,6 m bei 216 m³/h
ePM1 55 % 2,1 m bei 90 m³/h 2,8 m bei 126 m³/h 4,2 m bei 197 m³/h
ePM1 80 % 1,9 m bei 85 m³/h 2,6 m bei 115 m³/h 3,8 m bei 180 m³/h
Maximale Leistungsaufnahme 185 W
Nominelle Leistungsaufnahme 21 W 38 W 96 W
Maximale Stromaufnahme 1,35 A
Nominelle Stromaufnahme 0,2 A 0,3 A 0,8 A
Versorgungsspannung 1 x 230 V + N + PE / 50 Hz
Leistungsfaktor 0,59
Anschlusskabel 3 x 0,75 mm²
Empfohlene Sicherung 10 A
Maximale Sicherung 13 A
Empfohlenes Fehlerstromrelais Typ A
Gegenstromwärmetauscher PET (Polyethylenterephthalat)
Kanalanschlüsse Ø 125 mm
Kondensatpumpe (Kapazität/Hubhöhe bei 5 l/h) 10 l/h / 6 m
Kondensatablaufschlauch, Durchmesser innen/außen Ø 4/6 mm
Außenluftfilter ePM10 50 %, ePM1 55 % oder ePM1 80 %
Abluftfilter ePM10 50 %
Farbe, Gehäuse RAL 9010 (weiß)
Gewicht 53 kg
Abmessungen (BxHxT) 1.170 x 262 x 572 mm
Leckstrom AC/DC ≤ 0,52 mA / ≤ 0,0007 mA
Schutzklasse IP-10
Energieklasse gem. EU-Verordnung Nr. 1254/2014 A
Dichtheitsklasse Verschlussklappen Klasse 3 gem. EN1751:2014
Dichtheitsklasse (Luftleckage) Klasse L1 gem. EN 1886:2007
Klasse A1 gem. EN 13141-7:2010
  1. Alle Messungen wurden im Normalbetrieb in einer Standardeinbausituation mit Wandgittern, in einem Testraum mit den Abmessungen 8,0 m x 10,0 m x 2,5 m und einer Raumdämpfung von 7,5 dB durchgeführt. Bei kleineren Räumen, z. B. 4,0 m x 4,0 m x 2,5 m, erhöht sich der Pegel um 2 dB.
  2. Gemessen mit 2 ˚C unterkühlter Zuluft bei Standardeinstellung des Öffnungswinkels. Die Einstellung kann angepasst werden.



Elektroheizregister

Wärmeleistung 500 W 1.000 W3)
Nomineller Strom 2,17 A 4,35 A
Thermosicherung, manuelle Rückstellung 75 °C 75 °C

3) Nur auf Anfrage.

Standard-Ausstattung und Optionen

DUPLEX Vent 150
Gegenstromwärmetauscher (PET)
Enthalpie-Gegenstromwärmetauscher (Polymermembran) ο
Kombinations-Gegenstromwärmetauscher (Polymermembran) ο
Motorisierte Bypassklappe
Motorisierte Fortluftklappe
Motorisierte Außenluftklappe
Elektrisches Heizregister/VPH
Kondensatpumpe
CO2-Sensor (eingebaut)
CO2-Sensor (Wandaufhängung)
TVOC-Sensor (eingebaut)
CO2– / TVOC-Sensor (eingebaut)
PIR / Bewegungssensor (Wandaufhängung)
Hygrostat (Wandaufhängung) ο
Energiezähler
Komfortlüftung
Leuchtdiode (Indikation Betriebszustand)
DUPLEX Vent 150
Zuluftfilter ePM10 50 %
Zuluftfilter ePM1 55 %
Zuluftfilter ePM1 80 % ο
Abluftfilter ePM10 50 %
Wand- / Deckenrahmen
Deckenrahmen
Bedieneinheit Taster
Bedienungspanel Airlinq® L
Bedienungspanel Airlinq® P
Airlinq® Online
Airlinq® Online API
Airlinq® BMS
MODBUS® RTU RS485 Modul
BACnetTM MS / TP Modul
BACnetTM / IP Modul
LON® Modul ο
KNX® Modul ο
⨯ = Standard, ● = Option, ο = Spezialware

Steuerung

Airflow konzentriert sich nicht allein auf das Lüftungsgerät selbst, sondern auch auf die Steuerungssoftware und die Bedienung.

Airflow´s übergeordnetes Steuersystem besteht aus einer Steuerungssoftware, einer Steuerungsbox und einer Bedienungseinheit.
Alle Lüftungsgeräte von AIRFLOW werden über eine intelligente und vollautomatische Steuerungssoftware gesteuert – Airlinq.
Airlinq ermöglicht die Benutzung der Geräte direkt nach der Montage: Alle grundlegenden Funktionen sind ab Werk programmiert.
Die Airlinq-Steuerung ist in der Lage, sowohl hoher als auch niedriger Zulufttemperatur automatisch entgegenzuwirken, sodass die gewünschte Raumtemperatur gewährleistet wird. Effiziente Schutzfunktionen verhindern das Einfrieren des Wärmetauschers, leiten Kondensat ab und halten das Gerät im Bedarfsfall automatisch an. So werden unnötige Schäden am Gerät vermieden.
Die Steuerung ist hinsichtlich der individuellen Kundenwünsche oder der örtlichen Gegebenheiten leicht einzustellen und zu programmieren. Die Software steuert die installierten Optionen vollautomatisch, wie z. B. Bypass, Erhitzer, Kühlmodul und Sensoren (CO2, Feuchtigkeit, Bewegung usw.), wenn der Bedarf besteht.

Detaillierte Informationen finden Sie hier: AIRLINQ Intelligente Steuerung

Bedieneinheiten:
Das Airlinq P Bedienpanel ist die perfekte Lösung, wenn man im Alltag einen erweiterten und einfachen Zugang zur Kontrolle des täglichen Betriebs der Lüftung haben möchte.
Das Airlinq L Bedienpanel wurde als die perfekte Lösung entwickelt, wenn im Alltag eine optimale Lüftung mit minimaler Bedienung benötigt wird.



Zubehör

Artikelbild des Geräts DV150CC

DV150CC

DUPLEX Vent 150 Kühlmodul (invertergesteuert) inkl. Kondensatpumpe
Die automatische Bypassfunktion und die Nachtaus-kühlung gewährleisten, dass die Zuluft- und die Raumtemperatur niedrig bleiben. Ist dies nicht aus-reichend, wird mithilfe des Kühlmoduls eine effi zien-te Temperaturreduzierung erreicht.

Artikelbild des Geräts Enthalpie-Wärmetauscher

Enthalpie-Wärmetauscher

Mit unserem Enthalpietauscher haben Sie zudem die Möglichkeit, in der kühleren Jahreszeit die Feuchtigkeit im Raum zu behalten.

Es stehen somit drei unterschiedliche Tauscher lösungen zur Verfügung:

Standard: Gegenstromwärmetauscher
Neu: Reine Enthalpiewärmetauscher
Neu: Kombinationstauscher, der eine Mischung aus Enthalphietauscher und normalem Gegenstromtauscher darstellt.

Artikelbild des Geräts Fassadengitter

Fassadengitter

Lieferung mit Kleintier sicherem Netz, schützt vor Schlagregen.

Artikelbild des Geräts CO2-Sensor

CO2-Sensor

eingebaut

Passt automatish das Lüftungsniveau an die CO2-Belastung in jedem Raum an.

Artikelbild des Geräts TVOC-Sensor

TVOC-Sensor

Da die CO2- und VOC-Konzentrationen nicht immer parallel verlaufen, kann eine separate Steuerung in Frage kommen, die die Lüftung basierend auf der VOC-Konzentration nach Bedarf steuert.

Artikelbild des Geräts PIR/Bewegungssensor

PIR/Bewegungssensor

Der PIR/BEWEGUNGSSENSOR Wandmontage oder eingebaut. Gewährleistet einen so geringen Energieverbrauch wie möglich, da die Lüftung erst bei Bewegung im Raum den Betrieb aufnimmt.

Artikelbild des Geräts Elektrisches Nachheizregister

Elektrisches Nachheizregister

Ein elektrisches Nachheizregister erwärmt die Zuluft nach dem Gegenstromwärmetauscher auf die eingestellte Zulufttemperatur, wenn dies nötig ist.

Artikelbild des Geräts Kondensatpumpe

Kondensatpumpe

Wird ab Werk montiert.

Ersatzfilter

Für einen Filterwechsel stehen folgende Ersatzfilter-Sets zur Verfügung:
Ersatzfilterset für DUPLEX Vent 150
Menge
Artikel-Nr.
Abluftfilter / Außenluftfilter
1 Set
88296
DUPLEX Vent 150 Ersatzfilterset, ePM10 - 50 % / ePM1 - 55 % (M5/F7)
1 Set
78766
DUPLEX Vent 150 Ersatzfilterset ePM10 - 50 % / ePM1 - 80 % (M5/F9)

Downloads

Technische Datenblätter
Technische Zeichnung DUPLEX Vent 150 HBB (PDF - 725.87 KB)
Technische Zeichnung DUPLEX Vent 150 HBB - CC (PDF - 745.68 KB)
Technische Zeichnung DUPLEX Vent 150 HBB - CF (PDF - 603.28 KB)
Technische Zeichnung DUPLEX Vent 150 HBB - CC - CF (PDF - 736.86 KB)
Technische Zeichnung DUPLEX Vent 150 HBDE (PDF - 736.05 KB)
Technische Zeichnung DUPLEX Vent 150 HBDE - CC (PDF - 759.04 KB)
Technische Zeichnung DUPLEX Vent 150 HBDE - CF (PDF - 730.33 KB)
Technische Zeichnung DUPLEX Vent 150 HBDE - CC - CF (PDF - 754.83 KB)
Technische Zeichnung DUPLEX Vent 150 HDIB (PDF - 829.79 KB)
Technische Zeichnung DUPLEX Vent 150 HDIB - CC (PDF - 758.50 KB)
Technische Zeichnung DUPLEX Vent 150 HDIB - CF (PDF - 724.74 KB)
Technische Zeichnung DUPLEX Vent 150 HDIB - CC - CF (PDF - 748.36 KB)
Technische Zeichnung DUPLEX Vent 150 HDIDE (PDF - 737.37 KB)
Technische Zeichnung DUPLEX Vent 150 HDIDE - CC (PDF - 768.48 KB)
Technische Zeichnung DUPLEX Vent 150 HDIDE - CF (PDF - 737.80 KB)
Technische Zeichnung DUPLEX Vent 150 HDIDE - CC - CF (PDF - 756.56 KB)
Technische Zeichnung DUPLEX Vent 150 HLBDE - CF (PDF - 728.78 KB)
Broschüren
Broschüre DUPLEX Vent (PDF - 41.06 MB)
Broschüre Enthalpiewärmetauscher (PDF - 644.03 KB)
Broschüre Airlinq Online API (PDF - 3.80 MB)
Anleitungen
Bedienungsanleitung DUPLEX Vent 150-1200 (PDF - 10.30 MB)
Montageanleitung DULEX Vent 150-800 (PDF - 7.84 MB)
ANL_Installationsanleitung_DUPLEX Vent_150-1200 (PDF - 5.01 MB)
ERP-Daten
ErP-Daten_DUPLEX Vent_Lueftungsgeraete (PDF - 708.61 KB)
