Artikelbild der Produktserie Strömungsmessumformer AL-V 650

Strömungsmessumformer AL-V 650

Strömungsmessumformer für kleinste Luftgeschwindigkeit

Charakteristik

  • Hochgenaue und zuverlässige Messungen in der Gebäudeautomation und Lüftungsanwendungen
  • Eingesetzte VTQ Strömungssensor arbeitet nach dem Heißfilmmanemometer-Prinzip

Produkte dieser Serie

Strömungsmessumformer AL-V 650 T3 A6 L300 K1

Artikel-Nr: 56222

Einbausensor in Dünnschichttechnologie
Stablänge: 300 mm (2x 150 mm)
Fühler abgesetzt mit 1 m Kabel

293 zzgl. MwSt. (ohne Versand)

Strömungsmessumformer AL-V 650 T2 A6 L200

Artikel-Nr: 56221

Einbausensor in Dünnschichttechnologie
Stablänge: 200 mm
Fühler fest verbunden

237 zzgl. MwSt. (ohne Versand)

Gerätebeschreibung

Der AL-V650 Luftgeschwindigkeits-Messumformer ist für hochgenaue und zuverlässige Messungen in der Gebäudeautomation und Lüftungsanwendungen bestimmt. Der eingesetzte VTQ Strömungssensor arbeitet nach dem Heißfilmanemometer-Prinzip und wird in modernster Dünnschichttechnologie gefertigt. Aufgrund seines innovativen Designs ist der VTQ Sensor äußerst robust und unempfindlich gegenüber Verschmutzung, was zu einer hervorragenden Langzeitstabilität führt.
Der Messbereich (0-10/15/20 m/s), die Ausgänge (4-20 mA oder 0-10 V) sowie die Ansprechzeit (1 oder 4 Sekunden) sind mittels Jumper einstellbar.
Das Gehäusedesign sowie der im Lieferumfang enthaltene Montageflansch ermöglichen eine einfache Installation und raschen Austausch des AL-V650. Für eine kundenspezifische Justage des Messumformers steht eine digitale Schnittstelle zur Verfügung.

Technische Daten

AL-V 650 T3 A6 L300 K1 AL-V 650 T2 A6 L200
Fühler abgesetzt fest verbunden
Stablänge 300 mm 200 mm
Messbereich
Strömung
0 bis 10 m/s
0 bis 15 m/s
0 bis 20 m/s
Ausgangssignal 4 bis 20 mA (Werkseinstellung)
1 bis 10 V
Genauigkeit bei 20 °C, 45 % r. F., 1.013 mmbar
0,2 bis 10 m/s
0 bis 15 m/s
0 bis 20 m/s
±0,2 m/s, 3 % vom Messwert
±0,2 m/s, 3 % vom Messwert
±0,2 m/s, 4 % vom Messwert
Stromverbrauch
AC Versorgung
DC Versorgung
24 V AC ±20 %, max. 200 mA
24 V DC ±20 %, max. 150 mA
Temperaturbereich
Betrieb Fühler
Lagerung Elektronik
Lagerung
-25 bis 50 °C
-10 bis 50 °C
-30 bis 60 °C
Einsatzbereich Feuchte 5 bis 95 % r. F. (nicht kondensierend)
Schutzart IP
Gehäuse
abgesetzter Fühler
IP 65
IP 20
IP 65

Messbereich und Analogausgang sind über Jumper verstellbar.

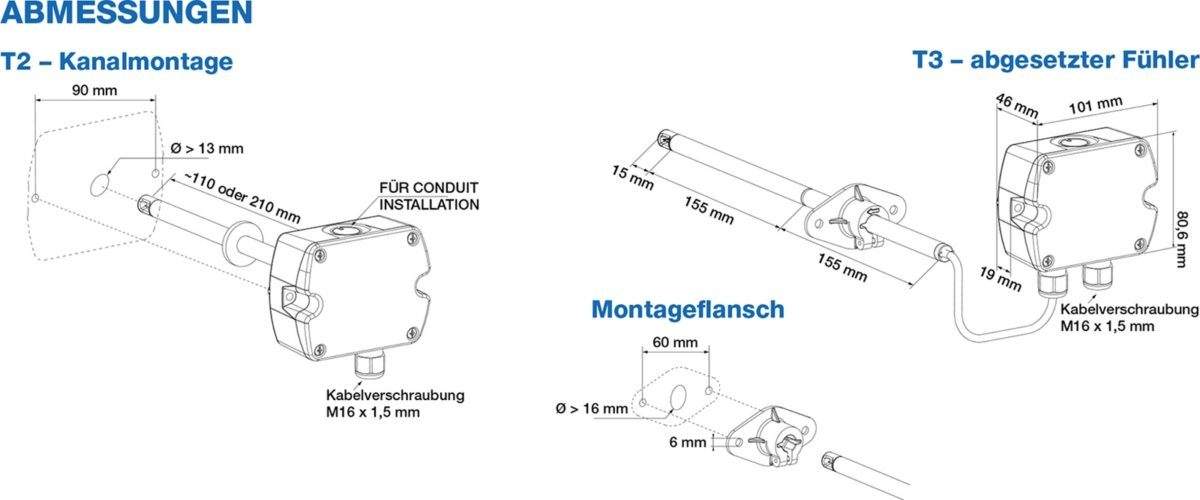

Maße und Skizzen

Downloads

Produktdatenblätter
Produktblatt Strömungsmessumformer AL-V650 Serie (PDF - 661.83 KB)
Anleitungen
Bedienungsanleitung Strömungsmessumformer AL-V650 (PDF - 1.25 MB)
