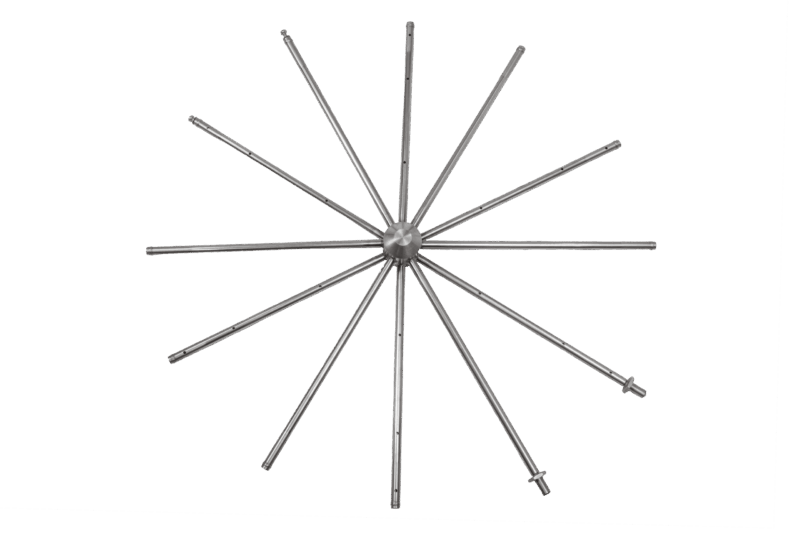

Wilson-Staugitter

Für die direkte Volumenstrommessung im Luftkanal

Charakteristik

  • Unkomplizierter Einbau, auch in bestehende Anlagen
  • Universal einsetzbar in den meisten üblichen Luftkanälen
  • Zuverlässig durch sehr geringen Wartungsaufwand
  • Effizient auf Grund des geringen Systemwiderstands für den Luftstrom
  • Verstärkungseffekt: Der 2,2-fach verstärkte dynamische Druck erlaubt Messungen bereits ab 1,5 m/s.
  • Je nach Auswertung des Signals optimale Genauigkeit der Messung

Gerätebeschreibung

Staugitter sind Druckaufnehmer zur Messung und Regelung der Strömungsgeschwindigkeit bzw. des Durchflussvolumens in Luftkanälen. Sie basieren auf fundamentalen Prinzipien und bieten einen zuverlässigen und kontinuierlichen Messwert.
Die Staugitter bestehen aus parallel oder kreisförmig angeordneten Rohren zur Aufnahme des Staudrucks (Gesamtdruck) und des Bezugsdrucks. Diese werden in Sammelrohren jeweils zu einem Wert zusammengefasst. Die Rohre sind so perforiert, dass ein über den gegebenen Querschnitt des Luftstroms gemittelter Wert des Differenzdrucks an den beiden Anschlussstutzen ermittelt werden kann. Dieser Differenzdruck steht im Verhältnis zur Strömungsgeschwindigkeit, sodass durch den Anschluss geeigneter Geräte direkt die mittlere Strömungsgeschwindigkeit abgelesen oder das Signal zur Regelung bzw. Registrierung benutzt werden kann.

Anwendung

– Sinnvoll in vielen Bereichen, in denen Luftströmung gemessen, überwacht oder geregelt werden soll
– Auch einsetzbar, wenn andere Messtechniken auf Grund von zu hohem Widerstand, niedrigen Geschwindigkeiten oder dem Einsatz von gefährlichen Stoffen nicht möglich sind.

Technische Daten

Material Edelstahl 1.4541 geschweißt
Temperatur dauerhaft bis 450 °C
Einsatz in Lüftungskanälen
eckig
rund
100 x 150 mm bis 2500 x 2500 mm
100 bis 2500 mm
(größere auf Anfrage)
Verstärkungsfaktor
dynamischer Druck
2,2
Messungen ab 1,5 m/s

Zubehör

Artikelbild des Geräts Wilson-Staugitter

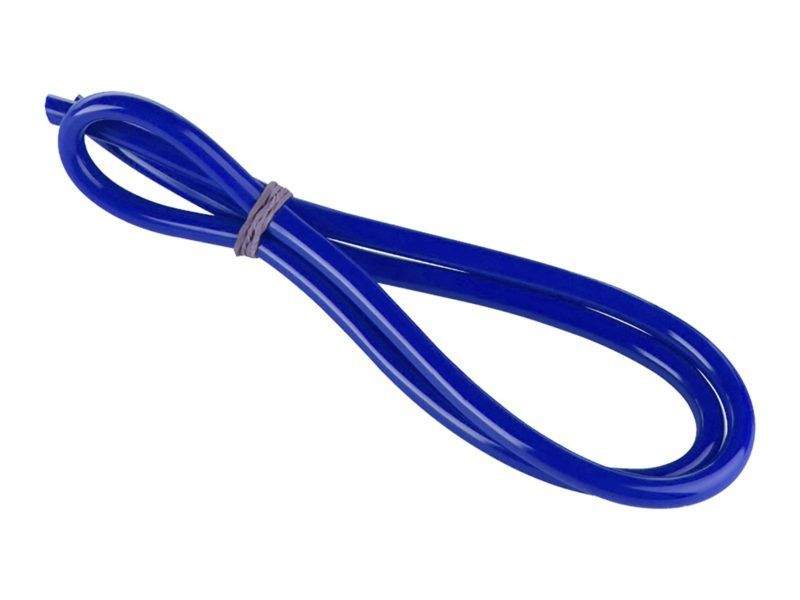

PVC-Schlauch blau

Innendurchmesser 5 mm
Außendurchmesser 9 mm
Preis pro lfm

1,80 zzgl. MwSt. (ohne Versand)

Artikelbild des Geräts Wilson-Staugitter

PVC-Schlauch rot

Innendurchmesser 5 mm
Außendurchmesser 9 mm
Preis pro lfm

1,80 zzgl. MwSt. (ohne Versand)

Kein Artikelbild vorhanden

Schlauchhalter für 9 mm Schlauch

2,60 zzgl. MwSt. (ohne Versand)

Downloads

Produktdatenblätter
Produktblatt Wilson-/AL-Staugitter (PDF - 3.68 MB)
Anleitungen
ANL_Wilson-Staugitter (PDF - 4.18 MB)
