Artikelbild des Messgeräts Staurohre S-Typ mit und ohne Thermoelement Typ K

Staurohre S-Typ mit und ohne Thermoelement Typ K

Das Elementarinstrument zur exakten Staudruckmessung und Messung der Strömungsgeschwindigkeit nach ISO 10780: 1994 (E).

Charakteristik

Die Druckdifferenz kann mit einem Schrägrohrmanometer oder einem digitalen Differenzdruckmessgerät gemessen werden. Das S-Type-Rohr wird mit einem 30 mm Schutzrohr ausgeliefert. Auf Wunsch kann im Schutzrohr ein Thermoelement NiCr-Ni eingesetzt werden.

  • Korrosionsbeständig
  • Hohe Temperaturbeständigkeit
  • Große Auswahl an Längen und Rohr-Durchmessern
  • Konstante Genauigkeit
  • Sonderausführungen möglich
  • Große Öffnung für Gesamtdruck (Stau- und statischer Druck) Ø 4 mm
  • Kleine Schenkellängen (für Öffnungen: > 10 mm)

Gerätebeschreibung

Das AIRFLOW-Staurohr ist ein Elementarinstrument zur Messung der Strömungsgeschwindigkeit von Luft oder Gasen in Luftleitungen und -kanälen, die über keine permanent eingebaute Messeinrichtung verfügen. Es wurde abgeleitet von dem klassischen Prandtlschen Staurohr, einer Kombination von Pitotrohr zur Messung des Gesamtdrucks und einer Sonde zur Messung des statischen Drucks. Bei Verwendung von hochpräzisen Mikromanometern ergibt die Staurohrmessung weitaus genauere Messwerte als jede nicht elementare Messmethode.
Der wichtigste Vorteil, den die modifizierte elliptische Kopfform der AIRFLOW-Staurohre bietet, ist die Verringerung des Messfehlers, der durch die unterschiedlichen Anströmungswinkel während der Messung entsteht.

Funktion

Das Staurohr nimmt an seiner Spitze den in der Strömungsrichtung wirkenden Gesamtdruck auf, der sich aus dem dynamischen und statischen Anteil zusammensetzt. Wäre der statische Druck im System dem atmosphärischen gleich, könnte man einfach ein Rohr gegen die sich bewegende Luft halten, um den dynamischen Druck (Staueffekt) durch Anzeige auf einem Manometer zu erhalten. Die Ablesung würde eine genaue Bestimmung der Strömungsgeschwindigkeit erlauben.

Technische Daten

Material Edelstahl 1.4541 nach ISO 10780:1994 E
K-Faktor 0,84
Max. Temperatur 500 °C

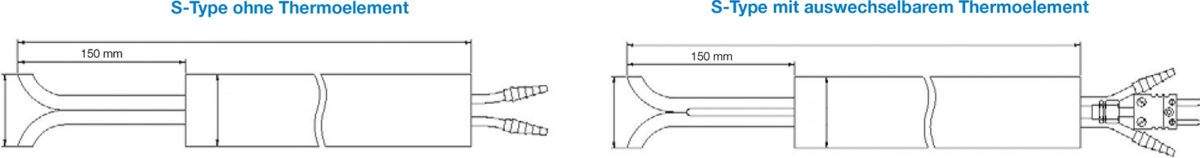

Maße und Skizzen

Downloads

Produktdatenblätter
Produktblatt Staurohre (PDF - 735.04 KB)
