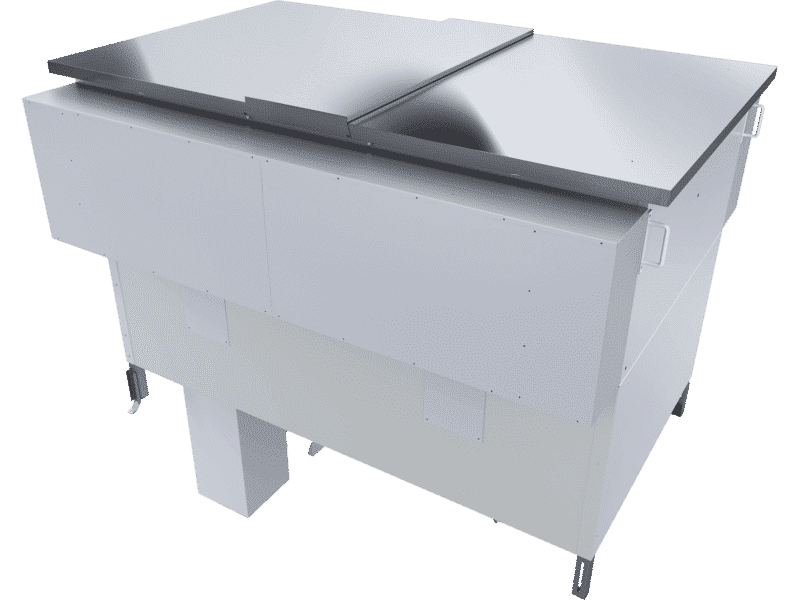

Artikelbild des Lüftungsgeräts DUPLEXsilent 2200

DUPLEXsilent 2200

Zentrales Lüftungsgerät mit Wärmerückgewinnung für die Außenaufstellung

Charakteristik

Volumenstrom bis max. 2.200 m³/h nach ErP 2018

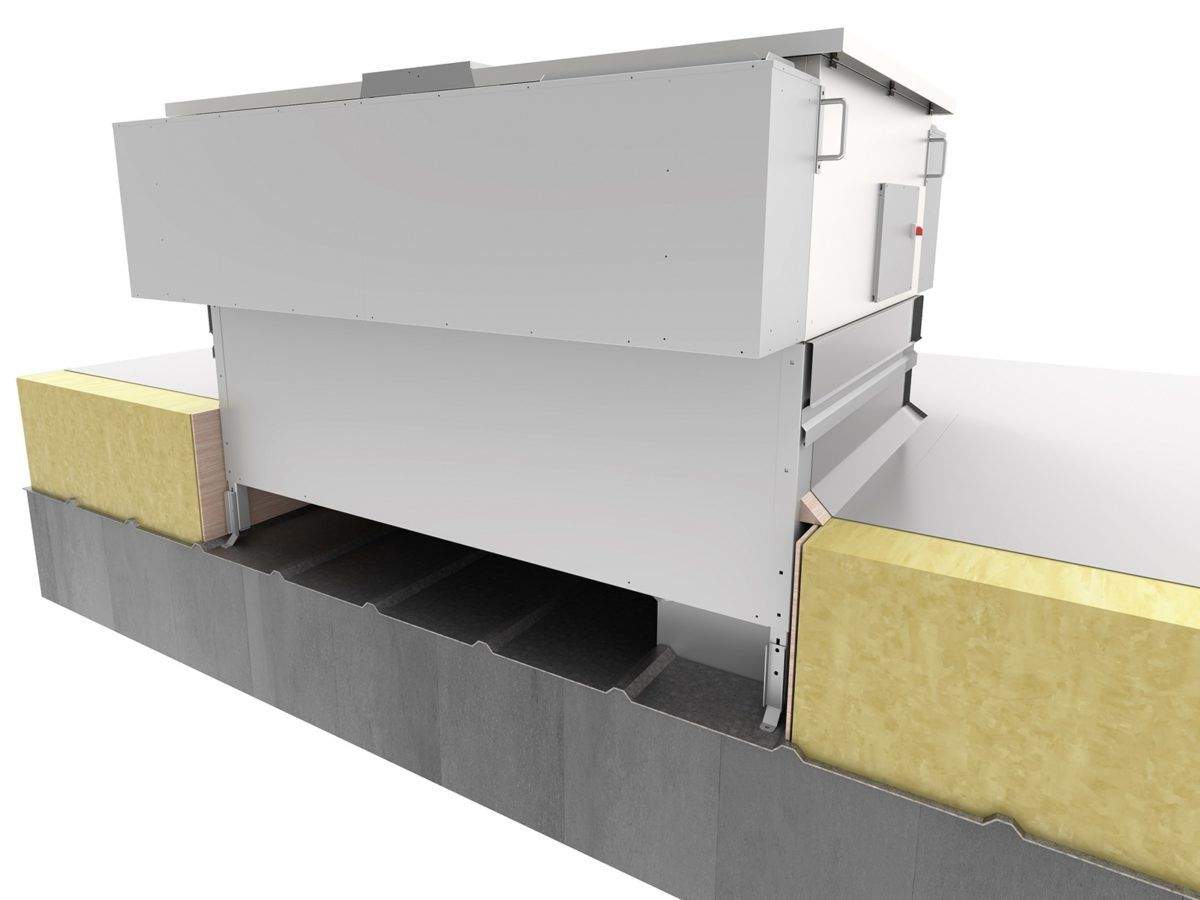

Dieses Lüftungsgerät wird auftragsbezogen für die liegende Dachmontage gefertigt. Dabei werden die Zu- und Abluftstutzen unter dem Gerät zur direkten Dachdurchführung angebracht und sind zusätzlich jeweils mit einem Schalldämpfer ausgestattet.

  • Smartes Desig und kompakte Bauform
  • Montage: Bodenliegend
  • Zu- und Abluftstutzen unter dem Gerät zur direkten Dachdurchführung
  • Revisionsöffnung für schnellen Filterwechsel
  • Inkl. Bypass und optimaler Umluftklappe
  • Optionale Heiz- und Kühlregister
  • Integriertes Steuerungssystem
  • RD-5 Regelung mit integriertem Webserver/Modbus
  • Ferndiagnose über integrierte Airflow Service Cloud
  • Plug-and-Play

Gerätebeschreibung

Zentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 50%) ausgestattet. Dieses Lüftungsgerät wird auftragsbezogen gefertigt und kann in verschiedenen Montagevarianten und mit intern verbautem Elektro-Vorheizregister geliefert werden. Zudem kann aus einer Vielzahl von Stutzenanordnungen gewählt werden. Die optional auswählbaren externen Register (Heizen/ Kühlen) zur Luftnachbehandlung werden dem Gerät lose beigelegt und mitgeliefert.

Umlaufender, wärmegedämmter Grundrahmen aus verzinktem Stahlblech außen und einer 30mm PIR-Hartschaumdämmung innen, zur Einbindung in die vorhandene Dachhaut.
Im Grundrahmen befindet sich ein Schalldämpfersystem (Reflektions- und Absorptionsdämpfer) zur Verminderung der Übertragung von Schall in die Gebäudestruktur. Die Revisionsöffnungen im Grundrahmen, ermöglichen den Zugang zu Elektroleitungen. Die Lieferung erfolgt zerlegt in Teilen.
Optional sind ebenso Schalldämpfer für Außen- und Fortluft wählbar.

Das Gehäuse des Lüftungsgerätes besteht aus einer kältebrückenfreien rahmenlosen Konstruktion aus doppelschaligen Paneelen mit folgenden Eigenschaften:

– Beidseitig beschichtetes Stahlblech
– Polyisocyanurate-Füllung (PIR)
– Wandstärke: 0,80 mm/ 0,75 mm
– Farbe: Graualuminium (RAL 9007)

Eigenschaften des Gehäuses gemäß DIN EN 1886:

– Thermische Isolierung: T2
– Wärmebrückenklasse: TB1
– Gehäuseleckage: L2
– Mechanische Stabilität: D1

Die vollflächigen Revisionstüren, erlauben freien Zugang zu allen eingebauten Komponenten.

Wärmerückgewinnung:

Der Kreuz-Gegenstrom-Wärmerückgewinner aus Polystyrol (hPS) ist in hohem Maße korrosionsbeständig, unempfindlich gegen Verschmutzung und kann in einem Temperaturbereich von -25 °C bis +80 °C eingesetzt werden. Der Wirkungsgrad beträgt bis zu 93 %.
WRG-Klasse H1 nach DIN EN 13053

Ventilatoren:

Stufenlos regulierbare EC-Ventilatoren (IE4) mit rückwärts gekrümmten Schaufeln und hoher Wuchtgüte.

Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.

Technische Daten

Steuerung

Digitale Regelung RD5
Haupt-Regelmodul RD5 für folgende interne oder externe Einbauteile:

– Ein- und Ausschalten des Gerätes
– getrennte, stufenlose Ansteuerung der beiden Ventilatoren
– integrierte Zeitschaltung mit Tages- und Wochenprogramm
– Regelung wahlweise nach ZUL/ ABL/ RAUM
– Sommer- / Winterkompensation
– Freie Nachtkühlung
– Regelung Vor- (Elektro) und / oder Nachheizregister (PWW, Elektro)
– Regelung Kühlregister (PKW, Direktverdampfer)
– Ansteuerung Wärmepumpe
– Filterüberwachung*
– Frostschutzüberwachung des PWW-Heizregisters
– Vereisungsschutz des Plattenwärmetauschers
– Regelung modulierende Bypassklappe
– Bypassenteisung
– Regelung der Verschlussklappen
– bedarfsgerechte stufenlose Regelung über 2 analoge 0-10 V Eingänge (z.B. mittels Sensors, Druckmessumformer oder analogen Signal)
– Volumenkonstant- oder Druckregelung*
– 3 (4) programmierbare Eingänge (Anzugs- bzw. abfallverzögert einstellbar)
– 3 Ausgänge (wahlweise zuzuordnen)
– externer Freigabekontakt (Ein/Aus)
– Notaus-Kontakt (z.B. für Brand- oder Rauchmelder)
– Sammelstörmeldung (potenzialbehaftet 24V / GND)
– Anschlussmöglichkeit für Fernwartung
– integrierter Datenlogger mit Email-Funktion (diverse Alarme können bestimmten Email-Empfängern zugeordnet werden)
– einfache Softwareaktualisierung über Internet
*Zubehör notwendig

Integrierter Web-Server (passwortgeschützt):

Zur Steuerung und Überwachung des Lüftungsgerätes per LAN/ Internet. Dadurch ist ein einfaches Auslesen der Betriebsdaten oder die komfortable Bedienung aller Menüpunkte (Wochenprogramm, Temperatur, Betriebsarten, etc.) über PC, Laptop, Tablet oder Smartphone möglich.
Eine schnelle Fernwartung über die Service-Cloud mit der Kontrollmöglichkeit aller Einstellungen ist möglich. Dies erlaubt die Analyse und sofortige Behebung von Störungen, bevor ein Einsatz vor Ort nötig wird.

Standardmäßig ist eine Modbus-Schnittstelle (TCP/ IP) zur Kommunikation mit einer bauseitigen GLT enthalten. Optional ist eine BACnet/ KNX-Schnittstelle erhältlich.

Bedieneinheit:


Das CP Touch ist eine selbsterklärende, benutzerfreundliche Bedieneinheit mit einem Touch-Screen Display und integriertem Raumtemperaturfühler, zur Aufputz-Montage. Sie dient zur Einstellung und Kontrolle aller Regelungsparameter, zur Anzeige der Betriebszustände und zur Fehlervisualisierung (in Klartext). Die Bedieneinheit stellt eine komfortable Benutzerebene und eine passwortgeschützte Serviceebene zur Verfügung.
Sie erlaubt dem Anwender den Zugriff auf alle gängigen Funktionen und die intuitive Auswahl der Betriebsparameter, die im manuellen/ automatischen Modus geregelt werden können.

Alle Daten werden auf einem übersichtlichen Farb-Display angezeigt.



Die eingebauten Regelmodule sind in einem Schaltkasten verdrahtet. Dieser ist außen am Gerät montiert.

Maße und Skizzen

Zubehör

Artikelbild des Geräts Elektrischer Luftvorerhitzer EPO-V - geräteextern

Elektrischer Luftvorerhitzer EPO-V - geräteextern

Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Außenluftkanal als Vereisungsschutz des Wärmetauschers, um die Druckgleichheit von Zu- und Abluft sicherzustellen (Passivhaus etc.) Maße, Leistungen und Montagevoraussetzungen siehe Katalogblätter.

Artikelbild des Geräts Warmwasser-Lufterhitzer - geräteextern

Warmwasser-Lufterhitzer - geräteextern

Externe WW-Lufterhitzer der Reihe TPO mit runden Luftkanalanschlüssen werden
zur Nacherwärmung der Zuluft oder zur Warmluftheizung im Kanalnetz eingesetzt.

Artikelbild des Geräts Regelzentrale der WW-Lufterhitzer

Regelzentrale der WW-Lufterhitzer

Diese werden für problemlose Regelung der Lüftungsgeräte mit WW-Lufterhitzern empfohlen. Sie bestehen aus einem Drei- bzw. Vierwege-Mischer, einer Umwälzpumpe, zwei Absperrhähnen und einer Anschluss-Verrohrung.

Artikelbild des Geräts Segeltuchstutzen eckig

Segeltuchstutzen eckig

Die Anschlussstutzen können optional zur Schallentkopplung als Segeltuchstutzen geliefert werden.

Artikelbild des Geräts Verschlussklappen für Außenluft e1 und Ablut i1

Verschlussklappen für Außenluft e1 und Ablut i1

rechteckig

Die Verschlussklappen werden auf den Außen- und/oder Abluftstutzen montiert. Die Maße der Verschlussklappen entsprechen dem jeweiligen Stutzenmaß.Die Verschlussklappen sind standardmäßig mit einem BELIMO-Servoantrieb, mit oder ohne Federrücklauf, ausgestattet.

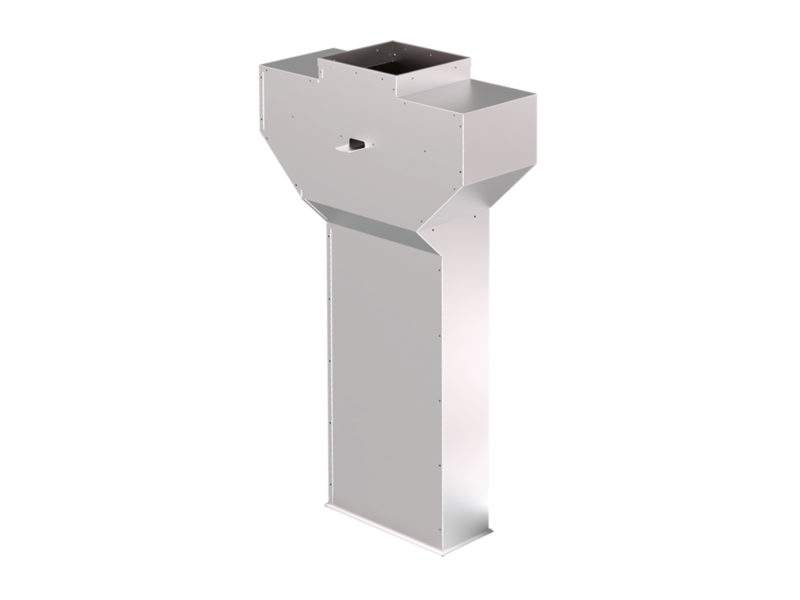

Artikelbild des Geräts Lüftungskamin

Lüftungskamin

Kombinierter Lüftungskamin mit Wetterschutz für die Montage an externen Fort-/Außenluftschalldmpfern.

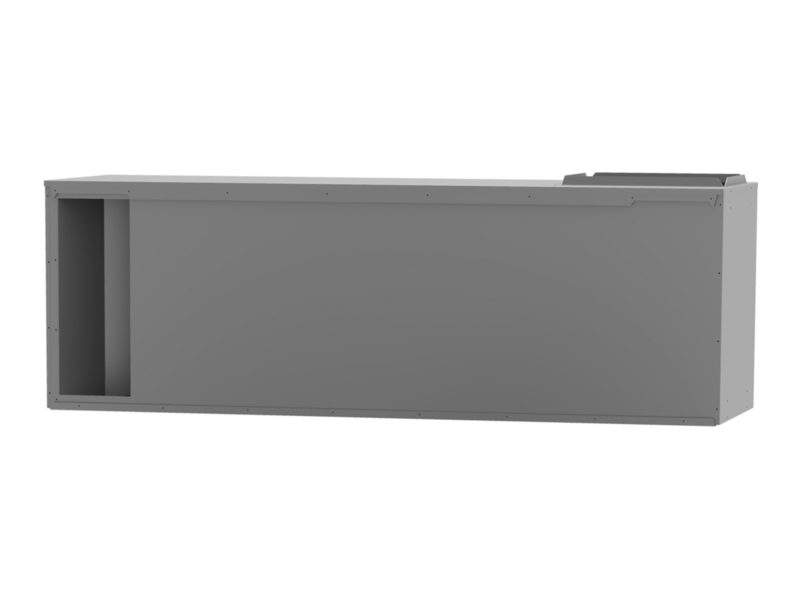

Artikelbild des Geräts Externe Schalldämpfer

Externe Schalldämpfer

Die externen Schalldämpfer dienen zu einer einfahen Intallation an die Silent-Einheit an den Seiten der Saug- oder Austrittsstutzen, um die akustischen Parameter der Umgebung zu reduzieren.

Artikelbild des Geräts Konstantvolumenstrom-KIT

Konstantvolumenstrom-KIT

Die Differenzdrucksensoren ermitteln den Druck an den Ventilatoren. Aufgrund der gemessenen Druckwerte errechnet die Steuerung des Lüftungsgeräts die erforderlichen Drehzahlen,
um einen konstanten Volumenstrom zu realisieren. Bei Einsatz eines weiteren Differenzdrucksensors im Lüftungskanal kann das Gerät auch auf einen konstanten Druck regeln.

Artikelbild des Geräts Filterverlust-Manometer

Filterverlust-Manometer

Zur einfachen Anzeige der Filterverschmutzung. Bei Geräten mit Anforderung nach VDI6022 zwingend erforderlich.

Artikelbild des Geräts SMART Box

SMART Box

Übergabemodul zur unabhängigen Regelung der Zu-/Abluft im Mehr geschossbau für jede einzelne
Nutzungseinheit. Fünf verschiedene Modelle mit Volumenströmen von 18 bis 1400 m3/h.

Artikelbild des Geräts Kanalrauchmelder KRM-1

Kanalrauchmelder KRM-1

Kanalrauchmelder zum Einbau in Lüftungskanälen. Schaltet das Lüftungsgerät bei Detektion von Rauch aus.

Artikelbild des Geräts Bedieneinheit CP Touch

Bedieneinheit CP Touch

Ersatzfilter

Für einen Standard-Filterwechsel benötigen Sie folgende Ersatzfilter:
Ersatzfilter für DUPLEX<em>silent</em> 2200
Menge
Artikel-Nr.
Außenluftfilter
1 Stück
76312
Ersatz-Kassettenfilter FK 1600 ePM1 - 55% (F7)
Menge
Artikel-Nr.
Abluftfilter
1 Stück
76311
Ersatz-Kassettenfilter FK 1600 ePM10 - 50% (M5)

Downloads

Broschüren
Broschüre DUPLEXsilent (PDF - 2.17 MB)
Anleitungen
Montageanleitung DUPLEXsilent (PDF - 1.57 MB)
Anleitung RD5-Steuerung (PDF - 1.47 MB)
Software
Auslegungssoftware zentrale DUPLEX Lueftungsgeraete (ZIP - 96.58 MB)
