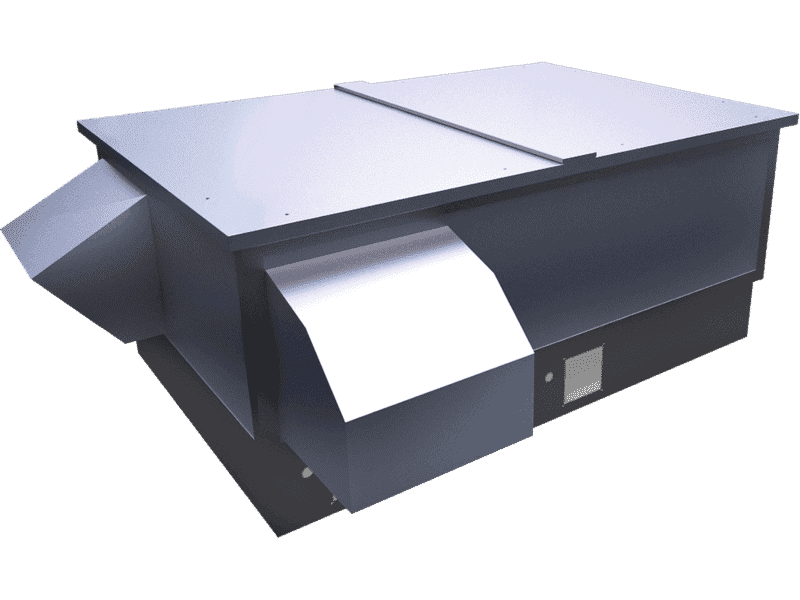

DUPLEX 6500 Multi Eco-N

Zentrales Kompakt-Lüftungsgerät mit hocheffizentem Gegenstromwärmetauscher für die Außenaufstellung

Charakteristik

Volumenstrom bis max. 5.650 m³/h nach ErP 2018

Dieses Lüftungsgerät wird auftragsbezogen für die liegende Dachmontage gefertigt. Dabei können die Zu- und Abluftstutzen entweder seitliche am Gerät oder unter dem Gerät zur direkten Dachdurchführung angebracht werden.

  • Smartes Design und kompakte Bauform
  • Wärmerückgewinnung bis zu 93 %
  • Vertikale Stutzenanordnung
  • Montage bodenliegend
  • Revisionstür für schnelle Filterwechsel
  • Inkl. Bypass und optionaler Umluftklappe
  • Optionale integrierte Heiz- und Kühlregister
  • Integriertes Steuerungssystem
  • RD-5 Regelung mit integriertem Webserver/Modbus
  • Ferndiagnose über integrierte Airflow Service Cloud

Gerätebeschreibung

Zentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass (und optionaler Umluftklappe), welches nach den Vorgaben der VDI 6022 gefertigt wird. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 50%) ausgestattet. Dieses Lüftungsgerät wird auftragsbezogen gefertigt und kann in verschiedenen Montagevarianten geliefert werden. Zudem kann aus einer Vielzahl von Stutzenanordnungen gewählt werden. Es bietet ebenso Platz für zwei integrierte Register (Heizen/ Kühlen) zur Luftnachbehandlung.

Umlaufender, wärmegedämmter Grundrahmen (optional) aus verzinktem Stahlblech außen und einer 30mm PIR-Hartschaumdämmung innen, zur Einbindung in die vorhandene Dachhaut.
Im Grundrahmen befinden sich Revisionsöffnungen, um den Zugang zu Elektro- und Medienleitungen zu ermöglichen. Die Lieferung erfolgt zerlegt in Teilen.

Das Gehäuse des Lüftungsgerätes besteht aus einer kältebrückenfreien rahmenlosen Konstruktion aus doppelschaligen Paneelen mit folgenden Eigenschaften:

– Beidseitig beschichtetes Stahlblech
– Polyisocyanurate-Füllung (PIR)
– Wandstärke: 0,80 mm/ 0,75 mm
– Farbe: Graualuminium (RAL 9007)

Eigenschaften des Gehäuses gemäß DIN EN 1886:

– Thermische Isolierung: T2
– Wärmebrückenklasse: TB2
– Gehäuseleckage: L2
– Mechanische Stabilität: D1

Die vollflächigen Revisionstüren, erlauben freien Zugang zu allen eingebauten Komponenten.

Wärmerückgewinnung:

Der Kreuz-Gegenstrom-Wärmerückgewinner aus Polystyrol (hPS) ist in hohem Maße korrosionsbeständig, unempfindlich gegen Verschmutzung und kann in einem Temperaturbereich von -25 °C bis +80 °C eingesetzt werden. Der Wirkungsgrad beträgt bis zu 93 %.
WRG-Klasse H1 nach DIN EN 13053

Ventilatoren:

Stufenlos regulierbare EC-Ventilatoren (IE4) mit rückwärts gekrümmten Schaufeln und hoher Wuchtgüte.

Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.

Technische Daten

Leistungscharakteristik DUPLEX 6500 Multi Eco-N

Leistungscharakteristik-Grafik für DUPLEX 6500 Multi Eco-N
Das Gerät verfügt über regelbare Ventilatoren mit EC-Technologie

Akustische Parameter (am Arbeitspunkt)

Schalldruckpegel LpA (dB)
Ø 63 125 250 500 1 k 2 k 4 k 8 k
Lufteintritt AUL Haube 45 <25 29 42 41 37 25 <25 <25
Austritt FOL Haube 66 37 51 63 63 56 44 27 <25
Gehäuseabstrahlung 45 <25 29 40 39 37 37 32 <25
Der Schalldruckpegel wird in einer Entfernung von 3 m ermittelt und laut Norm ISO 3744 gemessen. Der Schallleistungspegel wird laut Norm ISO 3744 und ISO 5136 gemessen.
Schallleistungspegel LwA (dB)
Ø 63 125 250 500 1 k 2 k 4 k 8 k
Lufteintritt AUL Haube 66 37 50 63 61 57 46 37 30
Austritt ZUL 94 71 77 84 90 89 82 75 64
Lufteintritt ABL 67 41 47 56 63 62 56 49 43
Austritt FOLHaube 87 57 71 83 83 76 64 48 38
Gehäuseabstrahlung 65 45 49 60 60 58 57 53 41

Ventilatoren

Zuluft Abluft
Luftmenge m³/h 5650 5650
Exter. stat. Druck Geräte Pa 300 300
Nennspannung V 400 400
Nennleistung (am Arbeitspunkt) kW 1,9 1,6
Drehzahl (am Arbeitspunkt) 1/min 2302 2193
Max. Leistung (am Arbeitspunkt) kW 3,3 3,3
Max. Strom (zur Auslegung) A 5,4 5,4
Typ der Ventilatoren Me.116 Mi.116
Ventilatorart (mit variabler Drehzahl) EC3 EC3
Ventilatoren-Grafik für DUPLEX 6500 Multi Eco-N

Wärmetauscher

Zuluft Abluft
Luftmenge m³/h 5650 5650
Eingangstemperatur °C -14 20
Austrittstemperatur °C 17 -3
Eingangsfeuchtigkeit % r.F. 90 40
Austrittsfeuchtigkeit % r.F. 8 100
WRG-Wirkungsgrad Winter (Sommer) % 91 (82)
WRG-Leistung Winter (Sommer) kW 60,8 (9,7)
Kondensatbildung l/h 20,8
Typ des Wärmetauschers Kreuzgegenstrom
Wärmetauscher-Grafik für DUPLEX 6500 Multi Eco-N

Filter

Zuluft Abluft Zubehör
Typ Kassettenfilter
  • Schrägrohrmanometer für Zustandanzeige des Zuluftfilters
  • Schrägrohrmanometer für Zustandanzeige des Abluftfilters.
  • Druckdose PFe für Signalisierung der Zuluftfilter-Verschmutzung.
  • Druckdose PFi für Signalisierung der Abluftfilter-Verschmutzung.
Filterklasse ePM1 55 % ePM10 50 %

Funktionsweise

Winterbetrieb
Funktionsweise-Grafik für den Winterbetrieb beim DUPLEX 6500 Multi Eco-N
Sommerbetrieb
Funktionsweise-Grafik für den Sommerbetrieb beim DUPLEX 6500 Multi Eco-N
Schematische Darstellung der Funktionen des Geräts. Die Positionen der Ein- und Ausgänge müssen mit der späteren Ausführungsart nicht voll übereinstimmen.

Steuerung

Digitale Regelung RD6
Haupt-Regelmodul RD6 für folgende interne oder externe Einbauteile:

– Ein- und Ausschalten des Gerätes
– getrennte, stufenlose Ansteuerung der beiden Ventilatoren
– integrierte Zeitschaltung mit Tages- und Wochenprogramm
– Regelung wahlweise nach ZUL/ ABL/ RAUM
– Sommer- / Winterkompensation
– Freie Nachtkühlung
– Regelung Vor- (Elektro) und / oder Nachheizregister (PWW, Elektro)
– Regelung Kühlregister (PKW, Direktverdampfer)
– Ansteuerung Wärmepumpe
– Filterüberwachung*
– Frostschutzüberwachung des PWW-Heizregisters
– Vereisungsschutz des Plattenwärmetauschers
– Regelung modulierende Bypassklappe
– Bypassenteisung
– Regelung der Verschlussklappen
– bedarfsgerechte stufenlose Regelung über 2 analoge 0-10 V Eingänge (z.B. mittels Sensors, Druckmessumformer oder analogen Signal)
– Volumenkonstant- oder Druckregelung*
– 3 (4) programmierbare Eingänge (Anzugs- bzw. abfallverzögert einstellbar)
– 3 Ausgänge (wahlweise zuzuordnen)
– externer Freigabekontakt (Ein/Aus)
– Notaus-Kontakt (z.B. für Brand- oder Rauchmelder)
– Sammelstörmeldung (potenzialbehaftet 24V / GND)
– Anschlussmöglichkeit für Fernwartung
– integrierter Datenlogger mit Email-Funktion (diverse Alarme können bestimmten Email-Empfängern zugeordnet werden)
– einfache Softwareaktualisierung über Internet
*Zubehör notwendig

Integrierter Web-Server (passwortgeschützt):

Zur Steuerung und Überwachung des Lüftungsgerätes per LAN/ Internet. Dadurch ist ein einfaches Auslesen der Betriebsdaten oder die komfortable Bedienung aller Menüpunkte (Wochenprogramm, Temperatur, Betriebsarten, etc.) über PC, Laptop, Tablet oder Smartphone möglich.
Eine schnelle Fernwartung über die Service-Cloud mit der Kontrollmöglichkeit aller Einstellungen ist möglich. Dies erlaubt die Analyse und sofortige Behebung von Störungen, bevor ein Einsatz vor Ort nötig wird.

Standardmäßig ist eine Modbus-Schnittstelle (TCP/ IP) zur Kommunikation mit einer bauseitigen GLT enthalten. Optional ist eine BACnet/ KNX-Schnittstelle erhältlich.

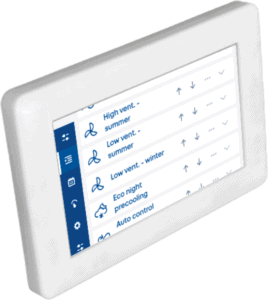

Bedieneinheit:
Den individuellen Lüftungsbedarf voreinstellen, die Raumtemperatur messen und automatisch einstellen, Störmeldungen sofort erkennen: Im großen farbigen Display des Color-Touchpanel lassen sich alle Informationen über-sichtlich darstellen und per Fingertipp an individuelle Anforderungen anpassen.

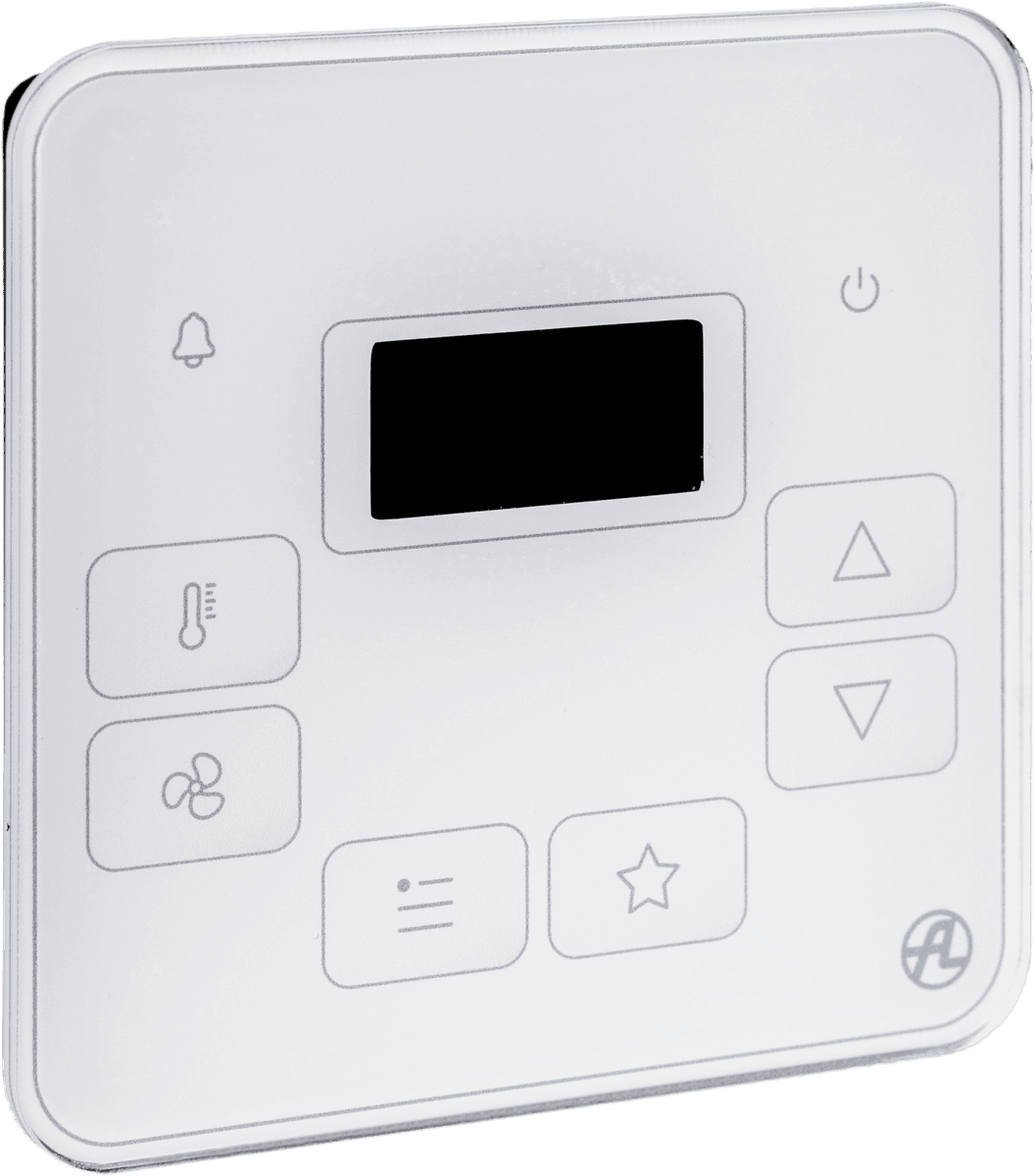

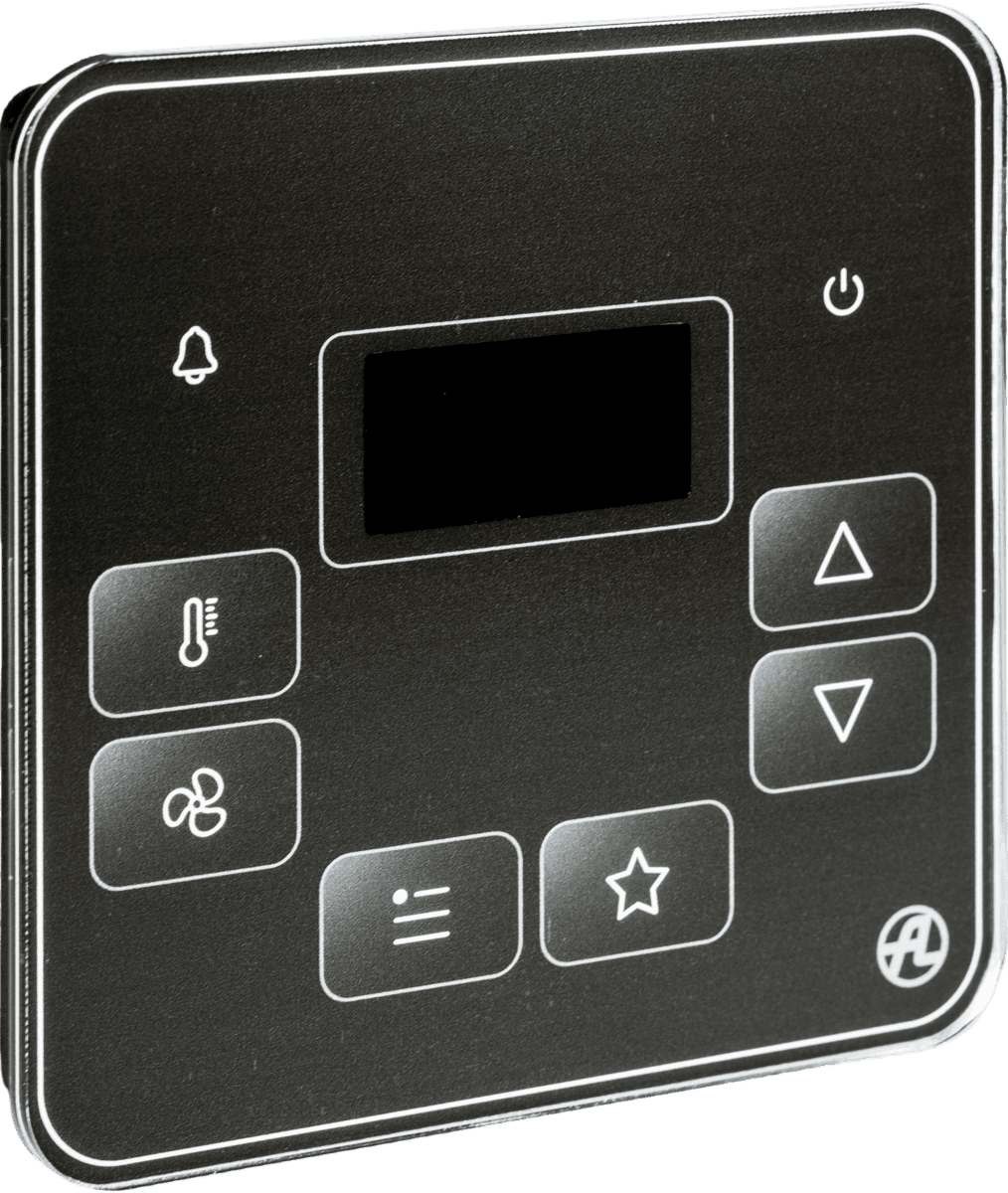

Alternativ lassen sich die Lüftungsgeräte sehr komfortabel und einfach über die Bedieneinheit RD6- Sense bedienen. Diese besteht aus einer ansprechenden Klarglasoptik, wahlweise in schwarz oder weiß erhältlich, welche sich über Softkeys bedienen lässt.





Die eingebauten Regelmodule sind in einem Schaltkasten verdrahtet. Dieser ist außen am Gerät montiert.

Maße und Skizzen

Zubehör

Artikelbild des Geräts Warmwasser-Vorerhitzer PT - integriert

Warmwasser-Vorerhitzer PT - integriert

Geräteintegrierter 3-reihiger Warmwasser-Vorerhitzer, bestehend aus Kupferrohren und aufgepressten Aluminiumlamellen. Entwickelt für Systeme bis zu 110 °C und 10 bar. Der Einsatz eines Frostschutzmittels ist erforderlich.

Artikelbild des Geräts Elektrischer Luftvorerhitzer EPO-V (extern)

Elektrischer Luftvorerhitzer EPO-V (extern)

Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Außenluftkanal als Vereisungsschutz des Wärmetauschers, um die Druckgleichheit von Zu- und Abluft sicherzustellen (Passivhaus etc.) Maße, Leistungen und Montagevoraussetzungen siehe Katalogblätter.

Artikelbild des Geräts Elektrischer Luftnacherhitzer EPO-V (extern)

Elektrischer Luftnacherhitzer EPO-V (extern)

Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Zuluftkanal zur Erhitzung der Zuluft. Leistungen, Maße und Montagevoraussetzungen siehe Katalogblätter.

Artikelbild des Geräts Warmwasser-Lufterhitzer (extern)

Warmwasser-Lufterhitzer (extern)

Externe WW-Lufterhitzer der Reihe TPO mit runden Luftkanalanschlüssen werden
zur Nacherwärmung der Zuluft oder zur Warmluftheizung im Kanalnetz eingesetzt.

Artikelbild des Geräts Warmwasser-Lufterhitzer - integriert

Warmwasser-Lufterhitzer - integriert

3-reihiger (alternativ 5-reihiger) Warmwasser-Lufterhitzer. Dieser besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und ist für Systeme bis 110 °C und 10 bar geeignet. Der Erhitzer ist standardmäßig mit einem Kapillarthermostat für den Frostschutz und einer flexiblen Anschlussleitung ausgerüstet. Um einen einwandfreien Betrieb des WW-Lufterhitzers zu gewährleisten, muss das Lüftungsgerät mit einer Außenluftklappe bestückt sein. Besonders empfehlenswert ist dabei eine Klappe mit Federrücklauf (BELIMO LF 230V). Optional bieten wir zum Betrieb des WW-Lufterhitzers unsere Regelzentralen RB-TPO, bestehend aus Pumpe, Mischer und Absperrhähne an. Achtung: Wenn der WW-Lufterhitzer in ein wetterfestes Gerät geräteintegriert wird, muss dieser durch ein Wasser-Glycol-Gemisch gegen Frost geschützt werden.

Artikelbild des Geräts Regelzentrale der WW-Lufterhitzer

Regelzentrale der WW-Lufterhitzer

Diese werden für problemlose Regelung der Lüftungsgeräte mit WW-Lufterhitzern empfohlen. Sie bestehen aus einem Drei- bzw. Vierwege-Mischer, einer Umwälzpumpe, zwei Absperrhähnen und einer Anschluss-Verrohrung.

Kein Artikelbild vorhanden

Elektro-Lufterhitzer - integriert

Das geräteintegrierte Elektro-Nacheizregister dient zur Erwärmung der Zulufttemperatur.

Artikelbild des Geräts Kaltwasser-Luftkühler - integriert

Kaltwasser-Luftkühler - integriert

3-reihiger (alternativ 5-reihiger) Kaltwasser-Luftkühler. Dieser besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.

Artikelbild des Geräts Regelzentrale der KW-Luftkühler

Regelzentrale der KW-Luftkühler

Zur komfortablen Regelung des Kaltwasser-Luftkühlers.

Artikelbild des Geräts Direktverdampfer - integriert

Direktverdampfer - integriert

Direktverdampfer bestehend aus Kupferrohren mit aufgepressten Aluminiumlamellen. Es stehen drei- oder vierreihige Ausführungen zur Auswahl. Kältemaschinen zählen nicht zu unserem Lieferumfang.

Artikelbild des Geräts Konstantvolumenstrom-KIT

Konstantvolumenstrom-KIT

Die Differenzdrucksensoren ermitteln den Druck an den Ventilatoren. Aufgrund der gemessenen Druckwerte errechnet die Steuerung des Lüftungsgeräts die erforderlichen Drehzahlen,
um einen konstanten Volumenstrom zu realisieren. Bei Einsatz eines weiteren Differenzdrucksensors im Lüftungskanal kann das Gerät auch auf einen konstanten Druck regeln.

Artikelbild des Geräts Segeltuchstutzen

Segeltuchstutzen

Die Anschlussstutzen können optional zur Schallentkopplung als Segeltuchstutzen geliefert werden.

Artikelbild des Geräts Verschlussklappen für Außenluft e1 und Abluft i1

Verschlussklappen für Außenluft e1 und Abluft i1

Die Verschlussklappen werden auf den Außen- und/oder Abluftstutzen montiert. Die Maße der Verschlussklappen entsprechen dem jeweiligen Stutzenmaß. Die Verschlussklappen sind standardmäßig mit einem BELIMO-Servoantrieb, mit oder ohne Federrücklauf, ausgestattet.

Artikelbild des Geräts SMART Box

SMART Box

Übergabemodul zur unabhängigen Regelung der Zu-/Abluft im Mehr geschossbau für jede einzelne
Nutzungseinheit. Fünf verschiedene Modelle mit Volumenströmen von 18 bis 1400 m3/h.

Artikelbild des Geräts Brandschutzklappensteuerung

Brandschutzklappensteuerung

Die Kleinsteuerung zur Überwachung und Steuerung thermischer und motorischer Brandschutzklappen.

Artikelbild des Geräts Grundrahmen

Grundrahmen

Zerlegbarer Grundrahmen mit 30 mm Hartschaumkern und Revisionstüren.
Standardhöhe 400 mm, weitere Höhen auf Anfrage.

Artikelbild des Geräts Standfüße

Standfüße

Die Multi-N-Geräte können mit verstellbaren Füßen aufgestellt werden (alternativ zum Grundrahmen).

Artikelbild des Geräts Wetterschutzhauben

Wetterschutzhauben

Spezielle Wetterschutzhauben für Außenluft (e1) und Fortluft (i2) Anschlussstutzen.
Die Haube für den Anschluss e1 ist mit einem Tropfenabscheider kombiniert.

Artikelbild des Geräts Kanalverlängerung

Kanalverlängerung

Rechteckige Kanalverlängerungen für die Dachdurchführung. Standardlänge 1 m.

Artikelbild des Geräts Filterverlust-Manometer

Filterverlust-Manometer

Zur einfachen Anzeige der Filterverschmutzung. Bei Geräten mit Anforderung nach VDI6022 zwingend erforderlich.

Artikelbild des Geräts Bedieneinheit CP Touch

Bedieneinheit CP Touch

Ersatzfilter

Für einen Standard-Filterwechsel benötigen Sie folgende Ersatzfilter:
Ersatzfilter für DUPLEX 6500 Multi Eco-N
Menge
Artikel-Nr.
Außenluftfilter
3 Stück
73930
Ersatz-Kassettenfilter FK 6000 ePM1 - 55% (F7)
Menge
Artikel-Nr.
Abluftfilter
3 Stück
77158
Ersatz-Kassettenfilter FK 6000 ePM10 - 50% (M5)

Downloads

Technische Datenblätter
Technisches Datenblatt DUPLEX 6500 Multi Eco-N (PDF - 1.07 MB)
Broschüren
Broschüre DUPLEX Multi Eco (PDF - 41.91 MB)
Anleitungen
Wartungs- und Bedienungsanleitung DUPLEX Multi Eco und Roto (PDF - 1.54 MB)
ANL_Montageanleitung DUPLEX MultiEco-N_low (PDF - 3.61 MB)
Bedienungsanleitung RD6-Steuerung (PDF - 3.55 MB)
Software
Auslegungssoftware zentrale DUPLEX Lueftungsgeraete (ZIP - 106.46 MB)
