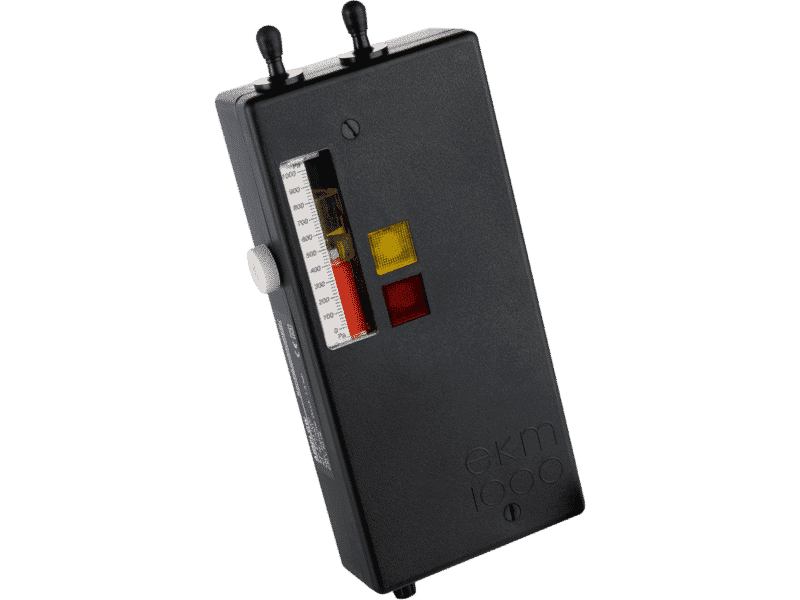

Kontakt­mano­meter EKM

Gerätebeschreibung

Die elektrischen Kontaktmanometer der Reihe EKM aus dem AIRFLOW-Instrumentenprogramm haben sich seit Jahren in der Praxis bestens bewährt. Diese kompakten Geräte stellen eine preiswerte und zuverlässige Lösung vieler Anwendungsaufgaben bei der Überwachung, Steuerung und Grenzwertmeldung von Druckverhältnissen bis 2250 Pa dar.

Das AIRFLOW-Kontaktmanometer gewährleistet eine dauerhafte Überwachung von Überdruck, Unterdruck oder Differenzdruck. Der Messwert ist ständig von der Skala des integrierten U-Rohres ablesbar. Der elektrische Schaltkontakt kann mit einem Rändelknopf auf einen beliebigen Punkt der Skala eingestellt werden. Der Schwimmer im U-Rohr ist mit einem Permanent-Ringmagnet versehen, der einen Reedschalter aktiviert, sobald der vorher eingestellte Punkt auf der Skala durch die Druckveränderung erreicht wird. Das Relais mit drei Kontaktpaaren aktiviert den internen Alarmzustand (Summer und rote Lampe), den Stromausgang und schließt zusätzlich einen potentialfreien, externen Schaltkreis.

Zuverlässigkeit und Nützlichkeit

EKM-Kontaktmanometer tragen das VDE-Zeichen und sind auf dem Lüftungs- und Klimasektor besonders für die Filterüberwachung bestens eingeführt. Durch seine hohe Wiederholgenauigkeit von 1 Pa macht sich das EKM für viele andere Schaltaufgaben im Niederdruckbereich nützlich. Hohe Zuverlässigkeit ist durch das Elementarprinzip „U-Rohr” und Permanentmagnetismus gewährleistet.
